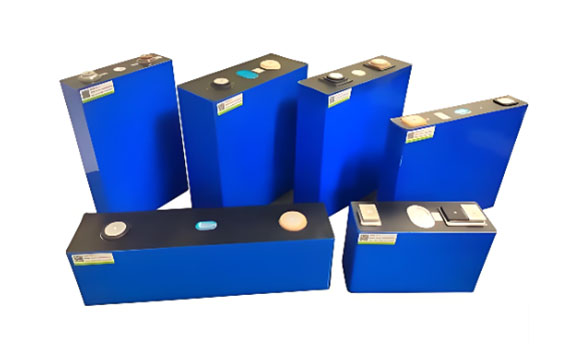

随着新能源汽车、储能系统等领域快速发展，动力电池和储能电池对电芯外观质量的要求不断提高。电芯表面划痕、凹坑、碰伤、污渍等缺陷不仅影响产品外观，还可能反映生产、搬运及装配过程中的工艺问题。因此，建立稳定、高效的电芯外观检测流程，是新能源电池生产质量控制的重要环节。目前，机器视觉与AI技术已经应用于新能源电池外观检测，通过工业相机、专业光源及图像算法，对电芯表面进行高速成像和缺陷识别。相关新能源检测方案也覆盖电芯包膜、顶盖、铝壳等多个外观检测环节。

一、电芯表面划痕为什么需要检测？

1. 划痕可能影响电芯外观质量

电芯在生产、运输和组装过程中，表面可能因机械摩擦、夹具接触或搬运碰撞形成划痕。对于铝壳电芯或包膜电芯而言，明显划痕会降低产品外观一致性，因此需要在出厂前进行筛查。

2. 划痕检测有助于发现生产异常

如果同一批次电芯频繁出现相似位置的划痕，可能与输送机构、夹具、导轨或工艺操作有关。通过视觉检测记录缺陷位置和类型，可以进一步分析缺陷来源，为生产工艺优化提供依据。新能源电芯外观检测方案已经开始将缺陷识别、定位和数据追溯结合起来。

二、电芯表面划痕有哪些视觉检测方法？

1. 2D机器视觉检测

2D视觉检测是电芯表面划痕检测中常见的方法。工业相机采集电芯表面的颜色、纹理和轮廓信息，通过图像处理算法识别与正常区域存在差异的线状、带状或不规则缺陷。

对于具有明显颜色差异或纹理变化的浅表划痕，2D成像具有较好的适用性。通过调整相机分辨率、曝光参数和光源角度，可以提高划痕与背景之间的对比度。

2. 2.5D视觉检测

部分划痕不仅表现为颜色变化，还会形成一定的表面高度差。此时可以引入2.5D成像，对电芯表面微小高度变化进行辅助判断。

征图新能源电芯外观检测设备采用2D、2.5D、3D成像技术，并能够区分膜表面高度缺陷和非高度缺陷。

3. 3D视觉检测

对于较深的划痕、凹坑、变形等缺陷，3D视觉能够进一步获取表面三维轮廓信息。通过建立电芯表面的高度数据，可以判断缺陷的深度、形状和空间位置。

在复杂电芯外观检测中，多相机或3D视觉方案还可以扩大检测覆盖范围，减少单一视角造成的检测盲区。

三、新能源电池视觉检测流程是怎样的？

1. 电芯定位与图像采集

电芯进入检测工位后，需要通过输送机构或定位机构保持稳定姿态。工业相机配合专用光源对电芯表面进行拍摄，根据产品结构设置不同检测视角。

对于方形或刀片电芯，可以针对顶盖、大面、窄面、底面以及棱边等区域进行检测。相关设备已经能够覆盖电芯六面及折边、折角等区域。

2. 图像处理与缺陷识别

采集完成后，视觉软件对图像进行预处理，包括去噪、增强、边缘提取和特征分析等。随后利用AI算法识别划痕、气泡、凹坑、破损、污渍等异常。

对于新能源电芯检测，AI模型可以通过大量缺陷图像学习不同类型缺陷的特征，从而提升自动识别能力。征图相关方案采用机器视觉与AI技术进行电芯包膜、顶盖和铝壳等外观质量检测。

3. 缺陷判定与结果输出

系统识别到划痕后，可以根据预设检测规则对缺陷进行分类和判定，例如区分正常纹理、轻微划痕和明显划伤，并记录缺陷的位置、类型等信息。

对于检测出的NG电芯，还可以根据实际生产要求进行分档，将可修复产品、需要重工的产品和不合格产品进行分类处理。

四、如何提高电芯划痕检测准确率？

1. 选择合适的工业光源

电芯表面通常存在金属反光、膜材纹理等干扰因素，因此需要根据材料和缺陷特征选择合适的光源。合理的照明方式可以增强划痕与正常区域之间的视觉差异。

2. 建立完整缺陷样本库

不同划痕的长度、宽度、方向和深浅存在差异。建立包含不同类型缺陷的图像样本库，有利于AI算法学习更多实际生产场景中的异常特征。

3. 采用多维视觉联合检测

单一2D视觉适合识别部分表面纹理变化，而2.5D和3D视觉可以辅助判断高度和形貌变化。将不同成像方式结合，可以提高复杂表面缺陷的检测覆盖能力。相关新能源电芯外观检测设备已经采用2D/2.5D/3D成像，对六面外观进行检测。

五、电芯表面划痕检测的发展趋势

新能源电池生产逐渐向高速化、自动化和数字化方向发展，传统人工目检在检测速度和一致性方面面临一定限制。机器视觉能够持续采集电芯图像，并结合AI算法进行自动缺陷识别，同时将检测结果与生产数据关联。

未来，电芯表面划痕检测将进一步向高速成像、多维视觉、AI识别、自动分选和质量追溯方向发展。对于新能源电池生产企业而言，通过完善视觉检测系统，不仅能够提高电芯外观检测效率，也能够为生产工艺改进和质量管理提供数据支持。
