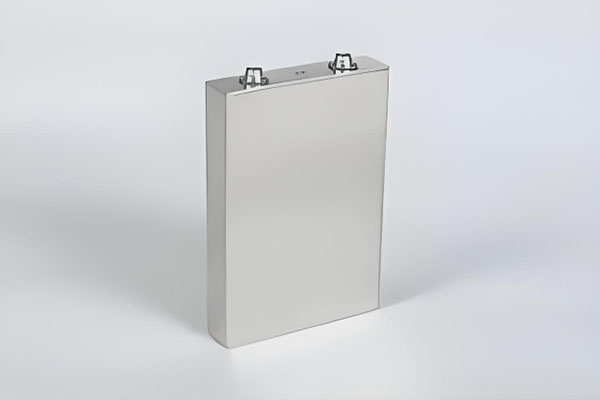

动力电池铝壳是新能源电芯重要的外部结构件，主要承担保护内部电芯、隔绝外部环境以及辅助电芯装配等作用。在冲压、拉伸、焊接、搬运和装配过程中，铝壳表面可能出现划痕、凹坑、变形、压痕、毛刺等缺陷。如果缺陷未能及时发现，不仅会影响电芯外观，还可能对后续装配精度和产品一致性造成影响。因此，建立稳定、高效的动力电池铝壳外观检测方法，是新能源电池生产质量控制的重要环节。

一、动力电池铝壳常见外观缺陷

1. 铝壳表面划痕

划痕是动力电池铝壳生产中较为常见的表面缺陷，通常与冲压模具、输送设备、机械手抓取以及产品搬运过程有关。部分划痕较深，能够直接通过肉眼观察；轻微划痕与正常铝壳表面的纹理差异较小，人工检测容易出现漏检。

机器视觉检测可以通过工业相机获取铝壳表面图像，结合合适的光源增强划痕与正常区域之间的灰度差异，再利用图像处理算法识别异常纹理。

2. 铝壳表面凹坑

凹坑主要表现为铝壳局部区域出现向内凹陷，可能由冲压过程、机械碰撞或运输过程中的挤压造成。凹坑具有一定的深度特征，如果仅依靠普通二维图像，有些浅层缺陷不容易被准确识别。

对于此类问题，可以根据缺陷特征采用2D、2.5D或3D视觉进行检测。其中，3D视觉能够获取铝壳表面的高度变化，更适合分析具有明显空间形貌的凹陷缺陷。

3. 铝壳变形

动力电池铝壳变形通常与冲压工艺、材料应力、模具状态以及搬运碰撞有关，常见表现包括局部鼓包、边缘变形、壳体平面度异常等。

对于尺寸和形状要求较高的铝壳，仅检查表面是否存在缺陷还不够，还需要对整体轮廓和关键尺寸进行测量。

二、动力电池铝壳外观检测方法

1. 2D视觉检测表面缺陷

2D机器视觉主要采集铝壳表面的灰度、颜色、纹理和轮廓信息。通过调整曝光、光源角度以及成像参数，可以突出划痕、污渍、异物、压痕等缺陷。

在实际生产线上，可以根据铝壳不同检测区域配置相应的视觉模块，对大面、侧面、边缘等位置进行图像采集，再由算法自动判断产品是否存在异常。

2. 3D视觉检测凹坑和变形

对于凹坑、凸起以及整体变形等具有明显高度变化的缺陷，3D视觉能够提供更加丰富的空间信息。系统通过获取铝壳表面三维数据，可以分析不同区域的高度差、平面度和轮廓变化。

通过设定标准范围，可以自动判断铝壳是否出现超出允许范围的凹陷、凸起或变形，从而减少单纯依靠二维图像进行判断时可能出现的误检。

3. 尺寸与轮廓自动测量

动力电池铝壳不仅需要检测表面质量，还需要关注长度、宽度、高度、边缘位置以及关键结构尺寸。视觉系统可以利用边缘检测、轮廓匹配和尺寸测量算法，对铝壳关键位置进行自动检测。

当实际测量结果超过设定公差范围时，系统可以自动标记NG产品，并结合生产线完成后续分拣。

三、自动化检测动力电池铝壳的优势

1. 提高检测效率

动力电池生产具有批量大、节拍快的特点。机器视觉能够连续采集产品图像并自动分析，减少人工逐件检查所需要的时间，使检测环节更容易适应自动化生产线。

2. 提高检测一致性

人工检测容易受到经验、疲劳和环境光线等因素影响。自动视觉检测采用统一的成像条件和算法标准，可以降低人为判断差异，提高产品检测的一致性。

3. 实现缺陷数据追溯

视觉检测系统可以记录划痕、凹坑、变形等缺陷的类型、位置和检测结果。通过持续积累数据，企业可以分析缺陷产生的集中区域，进一步排查模具、冲压、搬运等生产环节的问题。

四、动力电池铝壳外观检测发展趋势

随着新能源电池生产向高精度和智能化方向发展，动力电池铝壳外观检测也逐渐由人工目检转向机器视觉自动检测。2D视觉适合表面纹理和划痕识别，2.5D、3D视觉则能够进一步分析凹坑、凸起和变形等空间缺陷。

将多维成像、智能算法、尺寸测量与自动化分拣结合，可以形成更加完整的动力电池铝壳质量检测体系。通过及时发现外观和尺寸异常，企业能够降低漏检风险，提高铝壳产品一致性，为新能源电池生产提供更加稳定的质量保障。
