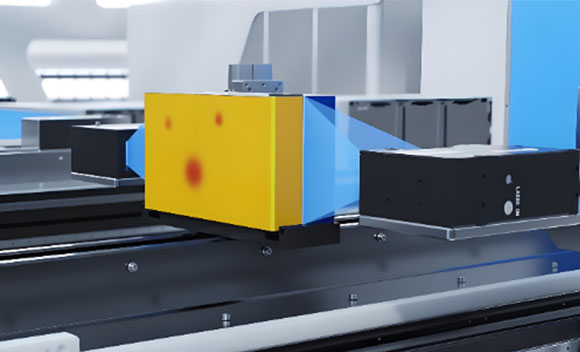

动力电池电芯在完成包膜工序后，薄膜表面的气泡、褶皱、划痕、破损、异物以及包膜偏移等问题，都可能影响电芯的绝缘防护、后续焊接与装配质量。随着新能源电池生产向高速化、自动化方向发展，传统人工目检在检测效率、稳定性和缺陷识别能力方面逐渐难以满足量产需求。当前，机器视觉结合AI算法已经成为动力电池电芯包膜外观检测的重要技术路线。征图针对新能源方形、刀片电芯推出的FS-PD电芯包膜外观检测设备，可利用2D、2.5D、3D成像技术实现电芯六面外观检测。

一、动力电池电芯包膜主要检测哪些内容？

1. 包膜表面缺陷检测

包膜完成后，需要重点检查薄膜表面是否存在划痕、破损、气泡、褶皱、凹坑等缺陷。这些问题通常与贴膜张力、定位精度、材料状态及转角处理工艺有关。

机器视觉可以通过高分辨率工业相机采集电芯表面图像，再利用图像处理算法识别异常区域。对于高度缺陷和非高度缺陷，还可以采用不同的成像方式进行区分，提高检测准确性。

2. 包膜位置与完整性检测

包膜不仅要保证表面没有明显缺陷，还需要检查薄膜覆盖是否完整、边缘是否整齐以及是否存在偏移。

针对方形和刀片电芯，可对顶盖面、大面、窄面、底面、棱边、折边折角区以及开窗区域进行检测，从而判断包膜是否覆盖到规定位置。

3. 异物与污染检测

薄膜内部或表面如果存在软质、硬质异物，可能影响电芯绝缘性能和后续装配质量。因此，电芯包膜检测还需要关注异物、污渍以及极柱、防爆阀附近的污染。

通过专门的视觉成像系统，可以对膜内异物进行识别和区分，并针对极柱、防爆阀等固定区域进行检测。

二、常见的电芯包膜检测方法有哪些？

1. 人工目视检测

人工目检是较为传统的检测方式，主要依靠工作人员观察包膜表面，并结合触摸、按压等方式判断气泡、褶皱和破损。

这种方法设备投入较低，但检测结果容易受到人员经验、视觉疲劳和生产节拍影响。当电芯产量增加后，人工逐个检查六面外观的效率和一致性会受到限制。

2. 2D机器视觉检测

2D视觉检测主要通过工业相机获取电芯表面二维图像，再利用图像处理和AI算法识别缺陷。

对于颜色异常、污渍、划痕、破损、包膜偏移以及部分气泡等问题，2D视觉具有较好的检测能力，适合高速生产线进行连续检测。

3. 2.5D与3D视觉检测

部分包膜缺陷不仅体现在颜色和纹理变化上，还存在明显的高度变化。例如凹坑、凸起、气泡以及棱边破损等，仅依靠普通二维图像可能难以准确判断。

2.5D、3D成像可以进一步获取表面高度、轮廓等信息，因此能够增强对立体缺陷的识别能力。征图FS-PD采用2D/2.5D/3D组合成像，对电芯六面外观进行覆盖检测，并针对棱边凹坑、破损、气泡等问题进行识别。

三、AI机器视觉为什么适合电芯包膜检测？

1. 提高缺陷识别能力

动力电池包膜缺陷种类较多，而且不同批次材料可能存在颜色、纹理和反光差异。AI算法可以结合大量缺陷样本进行训练，对复杂外观异常进行识别。

征图相关检测系统采用自主研发的AI软件和新能源电芯检测大模型，并建立缺陷数据库，用于提升不同缺陷类型的识别能力。

2. 适应高速自动化生产

在动力电池批量生产过程中，检测设备需要与输送机构、机械手和后续分流系统配合。自动视觉检测能够连续采集图像并输出OK、NG结果，减少人工逐件检查的压力。

3. 实现检测数据追溯

现代电芯包膜检测已经不只是判断产品“合格或不合格”，还需要进一步分析缺陷产生的位置和工艺环节。通过检测数据统计，可以了解气泡、划痕、污染等缺陷的发生趋势，为生产工艺调整提供依据。

四、动力电池电芯包膜检测的发展趋势

未来，电芯包膜检测将进一步向全尺寸覆盖、AI识别、3D视觉、自动分流和数据追溯方向发展。对于动力电池生产企业来说，单一缺陷检测已经不能完全满足质量管理需求，将检测、复判、修复、数据分析和工艺改善结合起来，可以进一步提升生产线的自动化水平。目前，新能源行业视觉检测已经覆盖电芯包膜、顶盖、铝壳等多个外观检测环节，机器视觉与AI技术正在成为新能源电池质量控制的重要组成部分。

五、结语

动力电池电芯包膜检测方法主要包括人工目检、2D机器视觉、2.5D视觉和3D视觉检测。其中，机器视觉能够针对包膜气泡、褶皱、划痕、破损、偏移、异物和污染等问题进行自动识别，更适合高速、连续化的动力电池生产线。对于需要实现六面外观全检和缺陷追溯的生产企业，可以结合实际电芯类型、包膜材料和生产节拍选择合适的视觉检测方案。
