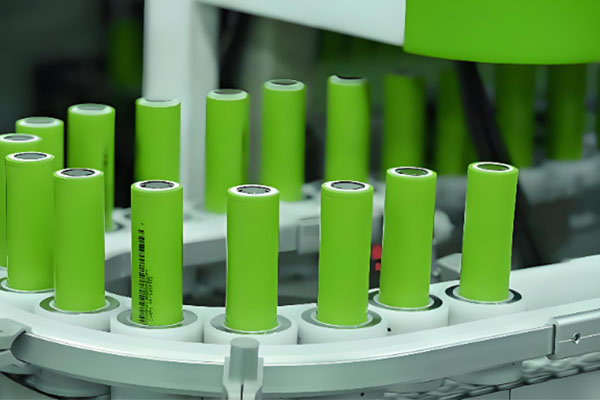

新能源电芯在生产过程中，需要经过包膜、喷涂、UV等多道工艺。受到材料、设备参数和生产环境影响，电芯表面可能出现气泡、划痕、凹坑、异物、污渍、毛刺、变形等缺陷。传统人工目检不仅效率有限，而且容易受到人员经验、视觉疲劳和环境光线影响。随着新能源电池生产线向高速化、自动化发展，机器视觉检测逐渐成为电芯外观检测的重要方式。FSAOI针对新能源行业推出的方案，也主要围绕电芯包膜、顶盖、铝壳等外观质量进行检测。
一、新能源电芯外观主要检测什么？
电芯外观检测并不是简单地查看产品表面是否有划痕，而是需要根据不同区域和工艺建立相应的检测项目。
1. 电芯包膜缺陷检测
包膜区域容易出现气泡、褶皱、偏移、破损以及膜内异物等问题。如果这些缺陷没有及时发现，可能影响后续装配和产品一致性。机器视觉可以通过图像采集和算法分析，对膜面进行连续检测，并根据预设规则判断缺陷是否超过质量要求。
2. 顶盖区域检测
电芯顶盖通常包含极柱、塑胶圈、防爆阀、二维码及顶贴片等结构。检测过程中需要针对不同区域设置对应的成像方式。例如，极柱区域可以重点检测划痕、污渍和异常变形，防爆阀区域则需要关注电解液残留、铝箔变形等问题。
3. 铝壳及边缘检测
铝壳表面常见缺陷包括划痕、凹坑、碰伤和变形。电芯棱边、折边和折角区域由于结构特殊，也需要单独进行成像和识别。相关检测设备可覆盖顶盖、大面、窄面、底面以及多条棱边等区域，实现较完整的外观检测。
二、机器视觉检测新能源电芯的基本方法
机器视觉检测通常由图像采集、图像处理、缺陷识别和结果判定几个环节组成。
1. 工业相机采集图像
电芯进入检测工位后，通过工业相机获取表面图像。针对不同材料、颜色和表面纹理，需要合理选择相机、镜头和光源。对于反光明显的金属表面，如果光照设计不合理，容易产生过曝或反光干扰，从而影响缺陷识别效果。
2. 2D视觉检测
2D视觉主要获取电芯表面的二维图像信息，适合检测颜色异常、污渍、划痕、异物以及部分膜面缺陷。对于高速生产线来说，2D视觉具有检测速度快、系统集成方便等特点，可以作为新能源电芯外观自动检测的重要技术。
3. 2.5D视觉检测
部分缺陷不仅表现为颜色和纹理变化，还存在一定高度差。例如包膜褶皱、凹坑、凸起等，仅通过普通二维图像可能难以准确判断。2.5D视觉可以进一步获取表面高度变化信息，因此更适合需要同时关注平面特征和高度特征的检测场景。
4. 3D视觉检测
对于明显的三维结构缺陷，可以采用3D成像获取空间信息。通过建立电芯表面的三维数据，可以辅助判断凹陷、变形、棱边破损等问题。FSAOI相关新能源电芯外观检测设备采用2D、2.5D、3D成像技术，对电芯六面进行外观检测，并针对膜内软质和硬质异物、防爆阀区域以及棱边缺陷等设置相应检测方案。
三、AI视觉如何提升电芯外观检测效果？
传统视觉算法对于规则、明显的缺陷具有较好的识别能力，但新能源电芯在实际生产中可能存在缺陷形态复杂、背景纹理变化等情况，因此AI视觉技术的应用越来越受到关注。
1. 自动识别不同缺陷
AI算法可以通过缺陷样本训练建立识别模型，对气泡、异物、划痕、毛刺、凹坑等不同类型的问题进行分类。
相比单纯依赖人工经验，AI检测可以按照统一规则进行判断，有助于提高检测结果的一致性。
2. 提高高速生产线检测效率
人工逐个检查电芯，需要投入较多人员，而且长时间工作容易产生疲劳。机器视觉能够按照生产节拍连续采集和分析图像，更适合大批量电芯的自动化检测。
3. 实现缺陷数据追溯
现代电芯检测系统不仅需要判断产品是否合格，还需要记录缺陷类型、位置及检测结果。通过统计不同批次的NG数据，可以发现某类缺陷是否集中出现，从而进一步定位生产工艺问题。
FSAOI相关方案还支持通过报表追溯和定位工艺缺陷，并根据检测结果辅助工艺改善。
四、新能源电芯机器视觉检测有哪些优势？
与传统人工检测相比，机器视觉最大的价值并不只是“看得更快”，而是能够将检测过程标准化和数据化。
1. 检测覆盖范围更广
通过不同视觉模块组合，可以针对电芯顶盖、大面、窄面、底面、棱边及折边折角等位置进行检测，减少人工容易遗漏的区域。
2. 检测标准更加统一
机器视觉按照设定的算法和规格进行判定，可以降低不同操作人员之间的判断差异。
3. 检测与质量管理结合
检测结果能够进一步用于缺陷统计、工艺分析和产品追溯。当某一种缺陷出现频率明显增加时，生产人员可以根据数据及时检查相关工艺环节。
五、新能源电芯外观检测的发展方向
随着新能源电池生产工艺不断升级，电芯外观检测也正在从单一缺陷识别向多视觉融合、AI识别、自动判定和质量追溯发展。
未来的电芯检测系统不仅需要解决“有没有缺陷”的问题，还需要回答“是什么缺陷、出现在哪里、为什么出现以及如何改善”。通过2D、2.5D、3D视觉与AI算法结合，可以进一步提升新能源电芯外观检测的自动化水平，为生产企业实现稳定检测、降低漏检风险和提升制程良率提供技术支持。
