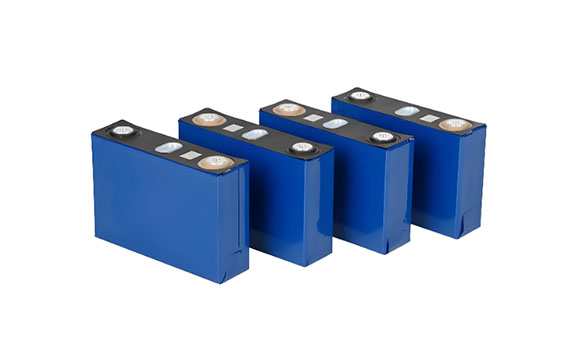

新能源电芯在完成包膜后，需要通过外观检测确认绝缘膜的完整性、贴合状态和位置精度。包膜出现破损、褶皱、气泡、偏移或异物，不仅会影响产品外观，还可能对后续装配和绝缘防护造成影响。因此，企业在导入自动化检测设备之前，需要先建立一套清晰、可量化的新能源电芯包膜外观检测标准。包膜外观检测标准并不是简单规定“表面无明显缺陷”，而是要结合电芯结构、包膜材料、生产工艺和质量要求，将缺陷类型、尺寸、位置和判定等级具体化，再利用机器视觉实现稳定检测。

一、新能源电芯包膜需要检测哪些项目？

1. 包膜完整性检测

包膜完整性是最基础的检测项目，需要确认绝缘膜是否覆盖规定区域，是否存在撕裂、破损、缺口、脱落等问题。企业制定标准时，可以明确不同区域的允许缺陷范围。例如关键绝缘区域通常需要设置更严格的判定要求，而非关键区域则可以根据实际工艺制定合理的允许范围。

2. 褶皱与气泡检测

包膜过程中，如果膜材张力不稳定、贴合压力不足或者定位出现偏差，容易产生褶皱和气泡。

对于较小且不影响功能的轻微褶皱，可以根据企业标准进行分级；对于大面积气泡、明显翘起或影响后续装配的褶皱，则应设置为重点NG缺陷。

3. 包膜位置与偏移检测

包膜不能只看表面是否完整，还需要判断膜材是否贴在规定位置。检测内容可以包括边缘位置、搭接宽度、开窗尺寸以及膜材相对于电芯基准位置的偏移量。这类尺寸检测特别适合通过机器视觉完成，可以减少人工测量产生的误差。

二、包膜外观检测标准如何量化？

1. 明确缺陷尺寸

制定标准时，应尽量避免使用“轻微划痕”“少量气泡”等模糊描述，而应根据实际生产情况设置具体尺寸。

例如，可以分别规定划痕长度、破损面积、气泡直径、褶皱长度以及异物面积的允许范围。当检测结果超过设定阈值时，系统自动判定为NG。

2. 明确缺陷位置

相同大小的缺陷出现在不同位置，产生的影响可能不同。因此，检测标准需要增加位置维度。

可以将电芯划分为大面、窄面、顶盖区域、底部、棱边、折角区等检测区域，并针对不同区域设置不同的判定规则。对于极柱、焊接区域以及关键绝缘区域，可以设置更严格的检测要求。

3. 建立缺陷等级

企业可以按照质量影响程度，将包膜缺陷划分为严重缺陷、主要缺陷和轻微缺陷。

严重破损、关键区域裸露等问题可以直接判定为NG；普通区域的轻微外观异常则可以结合尺寸和数量进一步判断。这样既能保证产品质量，也可以避免检测标准过于严格导致正常产品被大量误判。

三、制定标准时需要结合电芯类型

1. 方形电芯

方形电芯通常需要覆盖大面、窄面、顶盖、底面以及棱边等区域。由于棱边和折角位置更容易出现包膜褶皱、破损和偏移，因此建议单独设置检测区域和判定参数。

2. 软包电芯

软包电芯的包膜和封装结构与硬壳电芯存在差异，需要重点关注铝塑膜表面褶皱、破损、压痕、污染以及封边区域异常。

3. 刀片电芯

刀片电芯通常具有较长的结构尺寸，对包膜位置一致性和边缘状态提出了更高要求。检测标准需要充分考虑长尺寸产品在输送和包膜过程中可能产生的位置偏差。

四、机器视觉如何执行包膜检测标准？

1. 2D视觉检测

2D机器视觉主要利用工业相机获取包膜表面图像，适合检测划痕、破损、污渍、异物、颜色异常以及部分褶皱等缺陷。通过设定检测区域、灰度范围、面积阈值等参数，可以将人工标准转化为机器能够执行的检测规则。

2. 2.5D和3D视觉检测

部分气泡、凹凸、褶皱和变形具有明显的高度变化，仅依靠二维图像可能难以准确判断。这种情况下，可以增加2.5D或3D视觉，对包膜表面轮廓和高度变化进行检测。针对新能源电芯外观检测，机器视觉系统可以根据实际缺陷类型组合不同成像技术，从而提高复杂缺陷的识别能力。

五、建立标准缺陷样本库

1. 收集真实缺陷样本

企业在制定标准时，可以收集生产过程中出现的真实NG产品，包括破损、气泡、褶皱、异物、偏移等典型缺陷，并按照尺寸和严重程度分类。

2. 建立OK与NG样本

除了NG样品，还需要保留临界OK样品。这样在验证检测设备时，可以测试系统能否准确区分“允许范围内缺陷”和“超过标准的缺陷”。

3. 持续优化检测参数

包膜材料、设备参数和生产速度发生变化后，原有检测参数可能需要调整。因此，外观检测标准也应该根据生产数据持续优化，而不是制定后长期不变。

六、结语

新能源电芯包膜外观检测标准的制定，需要围绕缺陷类型、缺陷尺寸、缺陷位置、缺陷数量和严重程度建立完整的判定体系。企业可以从包膜完整性、气泡、褶皱、破损、异物、边缘状态和位置偏移等项目入手，将原本依赖人工经验的“外观合格”转化为具体、可执行的量化标准。在此基础上，再结合2D、2.5D、3D机器视觉和AI缺陷识别技术，就能将检测标准真正应用到自动化生产线上，提高新能源电芯包膜检测的效率、稳定性和一致性。
