动力电池电芯是新能源汽车电池系统的重要组成部分，其外观质量直接关系到后续装配、焊接、绝缘防护以及产品一致性。在实际生产过程中，电芯可能出现划痕、凹坑、污渍、异物、变形、包膜破损等缺陷。因此，建立明确的动力电池电芯外观检测标准，并通过机器视觉进行稳定检测，是新能源电池企业质量控制的重要环节。需要说明的是，电芯外观判定通常并非只依据单一国家标准，而是结合产品类型、客户技术协议、企业检验规范以及相关安全标准确定具体要求。企业在制定标准时，应将缺陷类型、尺寸、位置和严重程度进行量化。

一、动力电池电芯外观主要检测项目

1. 电芯表面缺陷

电芯外壳是外观检测的重点区域，需要检查表面是否存在划痕、凹坑、凸起、碰伤、裂纹、变形等问题。对于铝壳方形电芯，还需要关注壳体边角是否出现磕碰和变形。轻微外观差异可以结合企业内部标准进行判定，而明显影响结构完整性的缺陷通常需要直接判定为不合格。

2. 污渍与异物检测

生产过程中可能产生油污、灰尘、金属颗粒、胶水残留等异常。如果异物位于极柱、焊接区域或绝缘区域，还可能影响后续工艺。因此，检测系统需要对电芯表面的异物、污染和颜色异常进行识别，并根据缺陷面积和所在位置进行分类。

3. 包膜及边缘检测

采用绝缘膜包覆的电芯，需要检查包膜是否完整、平整，有没有破损、褶皱、气泡、翘边和偏移等问题。包膜缺陷不仅影响产品外观，还可能影响电芯的绝缘防护效果，因此通常属于重点检测内容。

二、动力电池电芯外观常见判定要求

1. 缺陷尺寸判定

实际生产中，企业通常会按照缺陷长度、宽度、面积或数量制定判定标准。例如，对于划痕、凹坑等缺陷，可以设定最大允许尺寸；对于异物、破损等缺陷，则可以按照面积和严重程度进行分级。这种量化方式能够减少“轻微缺陷是否合格”带来的人工判断差异。

2. 缺陷位置判定

同一种缺陷出现在不同位置，其影响可能完全不同。例如，普通壳体表面的轻微划痕，与极柱附近、焊接区域或绝缘区域的划伤，其质量风险并不相同。因此，电芯外观检测标准不仅需要规定“缺陷有多大”，还应明确“缺陷出现在哪里”。

3. 严重缺陷直接拦截

对于裂纹、明显变形、严重破损、包膜大面积脱落以及可能影响安全和装配的异常，一般需要设置为重点NG缺陷。企业可以按照严重程度将缺陷划分为严重缺陷、主要缺陷和轻微缺陷，并分别制定处理方式。

三、不同电芯结构的检测重点

1. 方形电芯

方形动力电池通常需要检测大面、窄面、顶盖、底面、棱边等区域。重点关注壳体划伤、凹坑、变形、包膜缺陷、极柱异常以及顶盖区域污染。对于高速生产线，可以通过多相机组合完成多个面的同步采集，提高检测覆盖率。

2. 软包电芯

软包电芯主要关注铝塑膜表面和封装边缘，需要检测褶皱、破损、压痕、鼓包、污染以及封边异常。由于软包材料具有柔性，成像时容易受到反光和形变影响，因此需要根据材料特性选择合适的光源和视觉算法。

3. 圆柱电芯

圆柱电芯需要重点检查壳体表面、端面、极耳以及焊接区域。对于高速生产环境，可以采用旋转机构配合视觉系统，对圆柱表面进行连续检测。

四、机器视觉如何实现电芯外观判定？

1. 2D视觉检测

2D机器视觉主要获取电芯表面的二维图像，适合检测颜色差异、污渍、划痕、破损、异物等缺陷。通过工业相机、光源和图像处理软件，可以将实际产品与设定的检测规则进行比较，并自动输出检测结果。

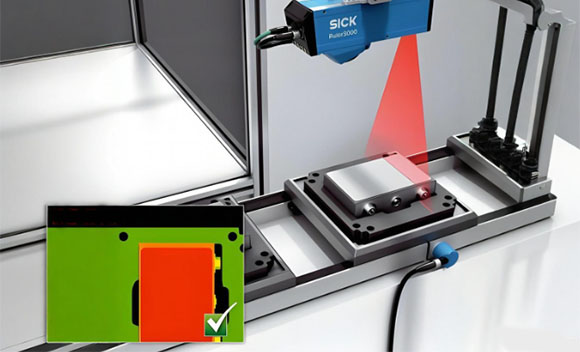

2. 2.5D和3D视觉检测

对于凹坑、凸起、变形等具有高度变化的缺陷，单纯依靠二维图像可能存在一定局限。2.5D和3D视觉可以进一步获取表面高度和轮廓信息，从而辅助判断缺陷的深度和形态。在实际新能源电池检测方案中，可以根据不同缺陷类型组合2D、2.5D和3D检测技术。

五、企业制定电芯外观标准需要注意什么？

企业制定动力电池电芯外观检测标准时，应避免只规定“外观良好”这类模糊要求，而是将缺陷名称、允许尺寸、缺陷数量、位置以及判定等级进行明确。

同时，还需要建立标准缺陷样本库，通过OK/NG样品进行视觉检测设备验证，使机器判定结果与人工复判标准保持一致。

对于大批量生产企业，还可以将检测结果与MES等生产管理系统结合，对缺陷类型、发生位置和批次信息进行记录。当某一类缺陷出现率突然升高时，可以及时排查相关设备和工艺环节。

六、结语

动力电池电芯外观检测标准通常涵盖表面划痕、凹坑、变形、异物、污渍、包膜破损、极柱异常及边缘缺陷等内容。常见判定要求则围绕缺陷尺寸、数量、位置和严重程度展开。

对于新能源电池生产企业来说，将明确的外观判定标准与2D、2.5D、3D机器视觉及AI缺陷识别技术结合，可以减少人工检测误差，提高检测效率和产品一致性，为动力电池生产过程中的质量控制提供更加稳定的技术支持。
