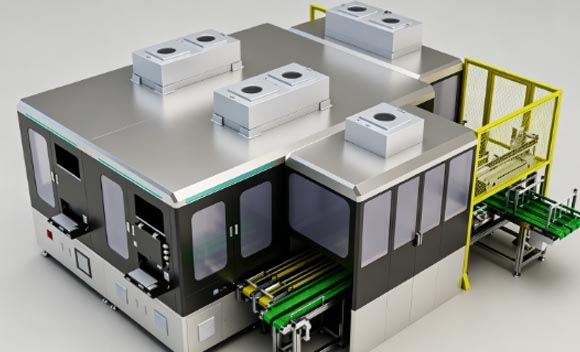

新能源电芯包膜质量直接影响后续装配、绝缘防护和产品外观一致性。实际生产中，薄膜贴合容易受到定位精度、贴膜张力、材料状态以及转角处理等因素影响，出现包膜偏移、边缘褶皱、局部起伏等异常。若依靠人工目检，不同人员对轻微偏移和细小褶皱的判断容易出现差异。电芯包膜外观检测设备通过视觉成像与智能算法，对电芯表面进行自动采集和分析，将包膜位置、边缘状态及表面形态转化为可判断的图像特征，从而提高检测稳定性。

一、包膜偏移主要检测哪些特征？

包膜偏移的检测重点是薄膜与电芯边缘、折边以及开窗区域之间的位置关系，主要包括以下几个方面。

1. 检测薄膜边缘位置

设备通过视觉成像获取电芯包膜后的整体图像，识别薄膜边缘与电芯结构之间的相对位置，具体可以检测：

(1) 判断包膜覆盖是否完整，确认电芯表面是否存在漏包区域；

(2) 分析薄膜边缘是否超出规定区域，识别包膜外扩、内缩等异常；

(3) 检查不同区域的包膜位置是否保持一致，判断整体贴合是否发生偏移。

通过持续检测薄膜边缘位置，可以及时发现包膜偏移，并为后续工艺调整提供数据依据。

2. 关注折边、折角和棱边

方形及刀片电芯的结构区域较多，折边、折角以及8条棱边都是包膜过程中容易产生位置变化的区域，设备主要关注：

(1) 检查折边位置是否准确，避免薄膜覆盖不足或超出范围；

(2) 检测折角处是否存在包膜错位、贴合不齐等问题；

(3) 对电芯棱边进行成像，识别边缘处的偏移和包覆异常；

(4) 覆盖大面、窄面、底面、棱边、折边折角区以及开窗区，扩大包膜外观检测范围。

对多个结构区域进行联合检测，可以减少单一平面检测造成的漏检。

二、设备如何识别包膜褶皱？

褶皱通常具有连续的形态变化和局部高度变化，需要结合多维成像和智能算法进行综合判断。

1. 通过多维成像分析表面状态

电芯包膜外观检测设备采用2D、2.5D、3D成像技术，对电芯六面进行覆盖成像，具体作用包括：

(1) 利用2D图像观察薄膜表面的纹理、边缘和明显异常；

(2) 通过2.5D成像辅助分析薄膜表面的起伏变化；

(3) 利用3D成像识别局部凸起、凹陷及异常高度变化；

(4) 对不同角度和不同区域进行综合采集，提高褶皱检测的完整性。

多维成像能够更全面地获取包膜表面信息，为褶皱识别提供数据基础。

2. 区分正常纹理与异常褶皱

薄膜表面的材料纹理、反光和正常贴合状态都可能产生视觉变化，检测算法需要结合多个特征进行判断，包括分析缺陷区域的形态，判断是否具有褶皱的连续性和方向性，结合缺陷所在位置区分边缘褶皱、转角褶皱和局部起伏，根据成像特征判断异常程度，避免将正常纹理误判为缺陷，并按照预设检测规则对缺陷进行分类，输出OK或NG结果。通过区分正常纹理与异常褶皱，可以降低误判率，避免将正常产品大量误剔除。

三、电芯包膜外观检测的具体步骤是什么？

针对包膜偏移与褶皱，完整的检测流程主要包括产品定位、图像采集、缺陷分析和结果输出四个步骤。

1. 产品进入检测工位

传输机构将电芯送入视觉检测区域，并通过夹持、定位等方式保持产品姿态一致，具体包括：

(1) 将电芯输送至指定检测位置；

(2) 通过夹具或定位机构固定产品；

(3) 保持电芯与相机之间的相对位置稳定；

(4) 根据产品规格调整夹爪、模组组件和流道。

设备采用交替或环形线传输机构，换型时可以调整夹爪、模组组件和流道，以适应不同产品。

2. 多区域视觉采集

产品定位完成后，设备按照设定区域采集电芯图像，主要覆盖：

(1) 顶盖区域；

(2) 电芯大面；

(3) 电芯窄面；

(4) 电芯底面；

(5) 电芯棱边；

(6) 折边、折角及开窗区域。

多区域采集可以避免只检测单一平面而遗漏边缘、转角等位置的异常。

3. 算法分析缺陷特征

图像采集完成后，AI软件和检测模型对图像进行分析，主要判断：

(1) 包膜边缘位置是否符合设定要求；

(2) 薄膜覆盖范围是否完整；

(3) 表面是否存在褶皱、起伏或局部异常；

(4) 缺陷区域的形态、位置和严重程度；

(5) 产品是否满足预设检测标准。

对于不同类型的缺陷，系统可以按照预设规则进行分类和判定，提高检测结果的一致性。

4. 输出检测结果

完成缺陷分析后，系统根据检测结果对产品进行分类，将符合要求的产品判定为OK，将存在包膜偏移、褶皱等异常的产品判定为NG，并对NG产品进一步区分可修复、需重工等情况，同时将检测结果传输至后续分流、修复或重工工位，记录产品检测数据，为质量追溯和工艺分析提供依据。设备支持NG品分档，并可搭配缺陷修复模块，实现检测与后续处理的衔接。

四、为什么企业更关注自动化包膜检测？

包膜偏移和褶皱可能反映出贴膜定位、张力控制或相关工艺环节存在波动。企业不仅需要发现不良品，还需要了解问题来源、异常分布以及改善方向。

1. 降低人工检测波动

电芯数量较大时，人工长时间观察容易出现疲劳，轻微褶皱和边缘偏移也可能存在判断差异。自动视觉检测可以：

(1) 按照统一标准持续检测；

(2) 减少人员疲劳造成的漏检；

(3) 降低不同检验人员之间的判断差异；

(4) 提高轻微缺陷的识别稳定性；

(5) 让检测结果更加客观、可重复。

从而帮助企业提升电芯包膜外观检测效率，进一步保障产品质量和生产稳定性。

2. 帮助定位工艺问题

设备不仅用于缺陷识别，还支持工艺追溯，能够根据检测报表分析缺陷数量和分布，判断包膜偏移是否集中在某一工位或结构区域，分析褶皱、气泡等缺陷的重复出现情况，并为贴膜定位、张力控制和材料调整提供参考，同时持续跟踪工艺改善后的检测结果。通过检测数据反向分析生产过程，可以帮助企业更快定位包膜工艺中的异常环节。

3. 从检测延伸到修复与良率管理

对于具有修复条件的缺陷，可以进入后续修复或重工流程：

(1) 对可修复缺陷进行分类；

(2) 将需要重工的产品单独分流；

(3) 针对膜面气泡等问题进行辊压修复；

(4) 对修复后的产品进行再次检测；

(5) 统计不同缺陷类型对良率的影响。

通过检测、分档、修复和复检的协同，可以减少不必要的报废，并提升电芯包膜制程良率。

对于新能源电芯生产企业来说，电芯包膜外观检测设备不仅用于发现包膜偏移与褶皱，还能通过“视觉检测—缺陷分类—结果追溯—工艺改善”实现包膜外观质量管理数字化。结合六面覆盖、2D/2.5D/3D成像和AI分析，设备可以更稳定地识别包膜位置异常及表面缺陷，为降低漏检、减少误判和提升制程良率提供支持。对于需要稳定批量生产的电芯工厂而言，这种自动化检测方式有助于建立更加统一、可追溯的包膜质量控制标准。
