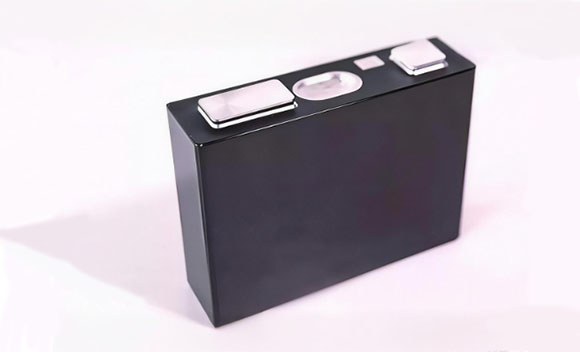

新能源电芯在生产、搬运、装配及包膜等环节中，可能出现凹坑、破损、碰伤等外观缺陷。这类缺陷不仅影响电芯外观质量，还可能反映前道冲压、焊接、运输或装配过程中存在的工艺问题。因此，建立稳定的新能源电芯外观检测流程，对提高产品一致性和生产良率具有重要作用。目前，机器视觉与AI技术已经应用于新能源电池外观检测，可结合2D、2.5D和3D成像，对电芯不同表面的缺陷进行识别。

一、新能源电芯凹坑与破损主要有哪些表现？

1. 电芯表面凹坑

电芯凹坑通常表现为局部区域向内凹陷，与周围表面形成明显的高度差。对于铝壳电芯而言，凹坑可能出现在大面、窄面、棱边以及顶盖附近。轻微凹陷通过普通人工目检不容易稳定识别，尤其是在反光、纹理或复杂背景条件下，容易出现漏检。

2. 棱边破损

电芯棱边属于容易受到碰撞的位置，在生产和搬运过程中可能出现磕碰、缺口、变形等问题。对于已经完成包膜的电芯，还需要关注膜面边缘的破损和异常。网站现有新能源电芯外观检测设备针对棱边区域，可结合2D/2.5D/3D成像检测凹坑、破损、气泡等缺陷。

3. 包膜区域破损

方形及刀片电芯在包膜后，膜面可能出现划伤、破损、褶皱、气泡以及其他外观异常。如果只检测电芯主体而忽略包膜区域，可能无法完整覆盖最终产品的外观质量要求。因此，检测范围需要根据实际工艺覆盖大面、窄面、底面、棱边及折边折角等区域。

二、新能源电芯凹坑与破损有哪些检测方法？

1. 人工目视检测

人工目检是较为传统的外观检测方式，操作人员通过光源辅助观察电芯表面，并依据质量标准判断是否存在凹坑和破损。

这种方法设备投入相对较低，但检测结果容易受到人员经验、疲劳程度、环境光线以及缺陷大小的影响。当产线速度提高后，人工检测还可能面临效率和一致性不足的问题，因此更适合作为抽检、复判或辅助检测方式。

2. 2D机器视觉检测

2D视觉检测主要通过工业相机采集电芯表面图像，再利用图像处理算法识别颜色、轮廓、划痕、缺口等外观异常。

对于具有明显灰度或颜色差异的破损缺陷，2D视觉能够快速完成图像采集和缺陷定位。通过合理配置光源和相机，还可以降低金属表面反光对图像质量造成的影响。

3. 2.5D视觉检测

2.5D成像能够在二维图像基础上获取一定的高度信息，因此更适合检测具有高度变化的凹坑、凸起和局部变形。

对于新能源电芯凹坑检测而言，仅依靠普通二维图像有时难以准确区分污渍、颜色变化与真实凹陷，而加入高度信息后，可以从表面形貌变化角度进行判断，提高缺陷识别的可靠性。

4. 3D视觉检测

3D视觉检测通过获取电芯表面的三维形貌数据，对凹坑深度、区域大小以及表面高度变化进行分析。

对于尺寸要求较高的电芯产品，3D检测能够将外观缺陷转化为更加直观的高度数据，并结合设定的检测规格判断是否超出允许范围。对于棱边凹坑、局部变形等缺陷，3D成像具有较好的适用性。

三、AI如何提高电芯凹坑与破损检测效果？

1. AI辅助缺陷识别

新能源电芯表面缺陷具有种类多、形态差异大等特点。传统规则算法通常需要针对不同缺陷分别设置参数，而AI视觉算法可以利用大量缺陷图像进行训练，从而提高对复杂缺陷的识别能力。

现有新能源电芯外观检测方案已经将AI软件与缺陷检测模型结合，用于识别电芯外观中的多种缺陷，并支持缺陷数据统计和分析。

2. 减少漏检与误检

凹坑和破损有时尺寸较小，且容易受到光照、反光和表面纹理影响。通过多角度成像与AI算法结合，可以从不同特征判断缺陷，降低单一视觉条件下的误判风险。

3. 实现缺陷分类与追溯

智能检测系统不仅可以判断电芯是否存在缺陷，还能够记录缺陷位置、类型和检测结果。对于批量生产，可以通过检测数据分析缺陷集中区域，进一步寻找对应工艺环节，为生产参数调整和质量改善提供依据。

四、新能源电芯凹坑与破损检测流程

1. 电芯定位与图像采集

检测开始后，需要通过传输机构将电芯稳定送入检测区域，并利用相机和光源采集各检测面的图像。对于方形和刀片电芯，可根据产品结构设计不同的检测视野。

2. 图像处理与缺陷识别

系统对采集到的图像进行预处理，消除部分光照和背景干扰，再通过视觉算法识别凹坑、破损、划痕及其他异常。

3. 缺陷判断与结果输出

检测系统按照预先设定的尺寸、位置和外观标准，对检测结果进行判断，并将产品划分为合格品和NG品。对于不同类型的NG产品，还可以进一步进行分流，为人工复判、返工和维修提供依据。

4. 检测数据统计

对于连续生产线，检测数据还可以用于统计不同缺陷的数量和分布情况。通过分析TOP缺陷，可以进一步定位工艺异常，并持续跟踪改善效果。

五、如何选择新能源电芯凹坑与破损检测方案？

实际选择检测方案时，需要结合电芯类型、检测区域、缺陷尺寸、生产节拍和质量标准综合确定。对于表面颜色和轮廓差异明显的缺陷，可以采用2D视觉检测；对于凹坑、变形等存在高度变化的缺陷，则可以考虑2.5D或3D成像。对于需要覆盖电芯多个表面的生产线，还应关注设备的兼容性和检测范围。现有新能源电芯外观检测设备可以针对顶盖、大面、窄面、底面、棱边及折边折角区域进行检测，并结合不同成像技术完成多面外观检测。

六、结语

新能源电芯凹坑与破损检测可以从人工目检逐步发展到2D、2.5D、3D机器视觉检测，并结合AI算法提高缺陷识别和数据分析能力。对于自动化生产线而言，多面成像、精准定位、缺陷分类和数据追溯能够形成更加完整的外观质量检测流程。随着新能源电池生产对一致性和自动化水平要求不断提高，机器视觉与AI结合的电芯外观检测方案将成为质量控制的重要技术手段。
