随着智能手机、平板电脑、智能穿戴设备及其他消费电子产品向轻薄化、集成化发展，精密结构件的尺寸一致性越来越重要。金属中框、塑料外壳、连接器、装配孔位及内部支撑件等部件，即使只有微小的尺寸偏差，也可能影响装配间隙、零件配合和整机稳定性。因此，企业需要建立明确的尺寸检测标准，通过公差控制、测量精度管理和自动化检测，保证产品质量。
一、消费电子精密结构件尺寸检测标准包括哪些内容？
1. 根据产品功能确定关键尺寸
制定尺寸检测标准时，应结合结构件的设计图纸、装配关系和实际使用要求，明确需要重点控制的尺寸。常见项目包括长度、宽度、厚度、孔径、孔距、平面度、位置度、同轴度以及轮廓尺寸等。
对于手机中框和外壳，重点通常在整体轮廓、边缘尺寸、开孔位置和装配基准；对于连接器及内部精密零件，则需要关注孔位、间距和关键配合尺寸。并非所有尺寸都需要采用相同的检测频率和精度，应优先识别直接影响产品功能与装配质量的关键特性。
2. 以图纸要求和技术规范为依据
产品尺寸检测标准不能仅凭生产经验设定，而应以产品工程图纸、技术协议、客户验收要求及适用的质量规范为基础。图纸中规定的基本尺寸、上下偏差、几何公差和基准体系，是判断零件是否合格的重要依据。
如果客户对特定孔位、配合间隙或外观轮廓提出更严格的要求，应将这些要求转化为可执行的检测项目和判定规则。对于没有明确规定的尺寸，不宜直接套用统一的行业公差，而应由设计、工艺和质量部门结合零件功能进行评估。
二、精密结构件的尺寸公差如何确定？
1. 结合装配需求设定允许偏差
尺寸公差是允许实际尺寸偏离设计尺寸的范围。公差设置过宽，可能导致零件装配困难、间隙不均或结构松动；公差设置过严，则可能增加加工成本、检测难度和不必要的报废风险。
确定公差时，需要综合考虑零件配合方式、装配间隙、材料特性、加工能力和产品使用环境。例如，影响定位精度的安装孔通常需要重点控制孔径和位置度，而对整体功能影响较小的非配合外形尺寸，可以根据实际要求采用合理的公差范围。
2. 区分尺寸公差与几何公差
尺寸公差主要控制长度、直径、厚度等尺寸参数，几何公差则用于限制形状、方向、位置和跳动等几何误差。即使零件的长宽尺寸均符合要求，也不代表其平面度或孔位关系一定合格。
因此，消费电子精密结构件检测应同时考虑尺寸与几何特征。对于薄壁金属件、精密冲压件和注塑件，还需要关注变形、翘曲及材料回弹等因素，避免仅凭单一尺寸判定产品质量。
三、尺寸公差与测量精度有什么区别？
1. 测量精度必须满足公差判定需求
尺寸公差描述产品允许的偏差范围，测量精度则涉及测量结果的可靠程度。检测设备显示的分辨率、测量误差和重复性并不是同一个概念，不能仅凭设备能够显示多少位小数，就认定其具备相应的检测能力。
例如，某结构件的图纸尺寸为10.00±0.05 mm，其允许尺寸范围为9.95～10.05 mm。检测设备是否适用，需要结合测量误差、重复性、再现性以及实际生产条件进行验证，而不是只看显示精度。
在实际应用中，企业可以根据公差宽度和质量风险确定测量能力要求，并通过标准器、已知尺寸样件或经验证的参考测量设备进行比对。对于接近公差边界的测量结果，还应考虑测量不确定度和判定规则，降低误收与误拒风险。
2. 综合评估检测系统的稳定性
精密结构件尺寸检测不仅要关注单次测量是否准确，还要评估设备在不同时间、不同批次和不同操作条件下能否保持稳定。光源变化、相机位置偏移、工件定位误差、温度变化以及表面反光，都可能影响测量结果。
企业可通过重复测量、量具重复性与再现性分析（GR&R）及周期性校准，评估检测系统是否适合当前生产任务。对于公差较小、检测频率较高的零件，应加强设备验证和过程监控。
四、AI视觉检测如何实现精密尺寸测量？
1. 通过图像采集与算法分析提取尺寸特征

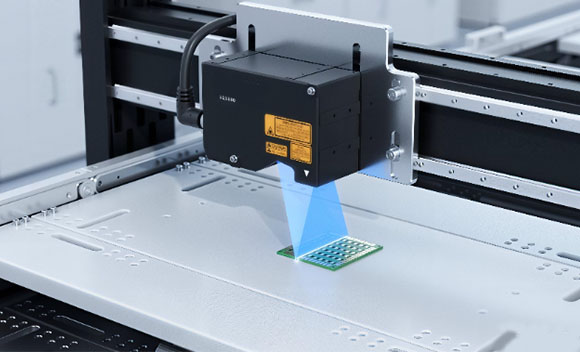

传统人工测量在多品种、高节拍生产环境下容易受到操作习惯和检测效率的影响。机器视觉尺寸检测设备可以通过工业相机、适配的光学系统和稳定的工件定位机构获取图像，再利用图像处理算法识别边缘、孔位、轮廓及关键几何特征，计算对应尺寸。
针对不同结构和表面特征，可以采用适合的二维成像方案；对于高度、曲面或复杂三维轮廓等检测需求，则可评估2.5D或3D视觉技术。具体方案需要根据目标公差、材料反光特性、检测视野和生产节拍确定。
2. 结合自动判定与数据追溯提升质量控制
在自动化检测流程中，系统可将测量结果与预设公差范围进行比较，输出合格、不合格或需要复核的判定结果，并记录对应的尺寸数据和异常信息。对于连续出现的尺寸偏移，质量人员还可以结合趋势数据分析加工设备、模具状态或定位工装是否发生变化。
FSAOI征图新视面向消费电子行业提供机器视觉检测相关设备与解决方案，覆盖手机尺寸测量、显示屏及其他消费电子产品检测场景。通过将视觉成像、尺寸测量与自动化检测流程结合，企业能够提升检测效率和判定一致性，为生产质量管理提供数据支持。
五、如何建立可持续执行的尺寸检测标准？
消费电子精密结构件尺寸检测标准应从设计要求出发，将关键尺寸、公差范围、测量方法、检测频率和异常处理规则统一起来。产品试产阶段需要验证加工能力与测量系统能力，批量生产阶段则应持续监控尺寸变化，并根据工艺调整和质量数据及时复核检测参数。
对于复杂结构件，建议建立标准化检测程序，明确工件定位方式、测量基准、光学参数和判定逻辑，减少不同批次或不同设备之间的结果差异。同时，应定期校准设备，并在产品设计、材料、工艺或检测程序发生变更时重新验证测量能力。
通过科学设定尺寸公差、合理匹配测量精度，并引入AI视觉与自动化测量技术，企业能够更有效地控制精密结构件的尺寸一致性，降低装配不良和质量波动风险，为消费电子产品的稳定生产提供可靠保障。
