随着新能源汽车、储能系统等领域快速发展，动力电池和储能电池对电芯质量一致性的要求不断提高。在电芯生产过程中，壳体凹坑、棱边破损、包膜破损等外观缺陷，不仅影响产品外观，还可能对后续装配、绝缘性能以及产品可靠性产生影响。因此，建立科学的电芯凹坑、破损检测标准，是新能源电池企业进行质量控制的重要环节。

一、电芯凹坑和破损为什么需要重点检测？

1. 凹坑可能影响电芯结构一致性

电芯在搬运、整形、焊接和装配过程中，如果受到碰撞或挤压，壳体、棱边等区域可能出现凹陷。轻微凹坑可以作为外观缺陷进行判定，但如果缺陷位置特殊、面积较大或深度明显，就需要进一步评估其对电芯结构和后续工艺的影响。

因此，电芯凹坑检测不能只关注“有没有凹坑”，还应记录缺陷位置、长度、宽度、面积以及高度变化等特征。

2. 破损需要关注位置和严重程度

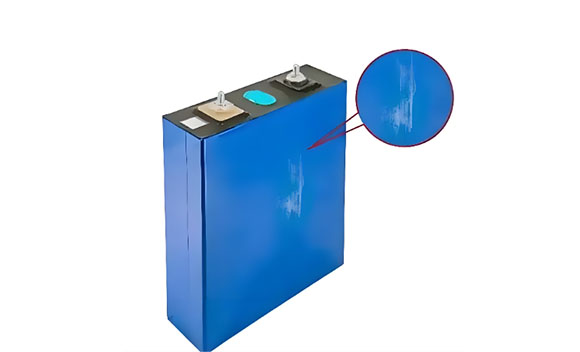

电芯破损主要包括包膜破损、边角破损、壳体损伤以及局部材料缺口等。对于包膜电芯，还需要重点检查膜面是否存在破裂、翘起、划伤和边缘损伤。

FSAOI相关新能源电芯外观检测设备采用2D、2.5D和3D成像技术，对电芯六面进行检测，并覆盖棱边凹坑、破损、气泡等典型缺陷。

二、电芯凹坑、破损检测标准如何制定？

1. 根据产品类型确定检测对象

制定标准之前，应明确电芯类型、外壳材料、包膜方式和生产工艺。例如方形电芯、刀片电芯以及不同包膜结构，其外观缺陷的表现形式并不完全相同。

检测标准可以按照顶盖面、大面、窄面、底面、棱边和折边折角等区域进行划分，避免只针对大面积区域制定规则而忽略边角位置。

2. 建立缺陷尺寸判定规则

凹坑和破损通常需要从尺寸和位置两个维度进行判定。企业可以根据产品设计要求和客户质量协议，明确缺陷的长度、宽度、面积、深度或高度变化范围，并进一步划分为可接受、需人工复判和不合格三类。

需要注意的是，不同型号电芯的外观允许范围可能不同，因此不能简单套用一个固定数值。实际生产中应结合产品图纸、工艺能力、客户标准以及安全要求进行确定。

3. 对关键区域设置更严格要求

极柱、防爆阀、折边、棱边等位置属于电芯外观检测的重要区域。对于这些区域，检测标准通常需要单独制定。

例如防爆阀区域应关注破损、凹陷及保护膜异常；极柱区域需要关注划痕、缺口、磕伤等问题。相关电池生产质量管理要求也将壳体凹坑、包膜破损、防爆阀异常以及极柱缺陷列为外观检查项目。

三、机器视觉如何实现电芯凹坑和破损检测？

1. 通过多维成像识别缺陷

传统人工检测容易受到光照、观察角度、人员经验和疲劳程度影响。机器视觉检测可以通过稳定的光源、工业相机和图像算法，对产品进行连续采集。

对于平面划痕、破损、污染等缺陷，可以采用2D视觉进行识别；对于凹坑、凸起以及高度变化明显的缺陷，则可以结合2.5D或3D成像获取更多空间信息。FSAOI相关设备正是通过2D/2.5D/3D成像实现电芯六面外观缺陷检测。

2. AI辅助提高缺陷识别能力

新能源电芯生产中的缺陷种类较多，部分缺陷在形态、颜色和纹理方面存在差异。通过AI视觉算法建立缺陷模型，可以辅助识别不同类型的异常，并按照预设规则完成分类。

FSAOI方案中还结合AI软件和新能源电芯检测模型，对膜面缺陷、软硬质异物、防爆阀异常以及棱边凹坑、破损等进行识别。

四、如何让检测标准真正落地？

1. 建立缺陷样本库

企业可以收集正常品、轻微缺陷、严重缺陷以及边界样品，建立标准化缺陷图片库。通过持续积累真实生产数据，可以帮助质量人员统一判定尺度，也方便后续AI模型训练和优化。

2. 设置自动检测与人工复判机制

对于机器视觉检测出的疑似缺陷，可以按照严重程度进行自动分流。明确不合格产品直接剔除，对边界样品进入人工复判，可以在保证检测效率的同时降低误判风险。

3. 建立检测数据追溯体系

检测结果不应只用于判断OK或NG，还可以记录缺陷类型、位置、数量、生产批次和设备信息。通过数据分析能够发现凹坑和破损集中出现在哪一道工序，从而反向优化生产工艺。

FSAOI的新能源电芯外观检测方案也强调缺陷定位、数据追溯以及根据缺陷分布指导工艺改善，使外观检测从单纯的质量筛选延伸到制程质量管理。

五、电芯外观检测标准的发展方向

随着新能源电池制造向高效率、自动化和数字化方向发展，电芯凹坑、破损检测也将从人工抽检逐步转向机器视觉在线检测。未来的质量标准不仅需要定义“什么是缺陷”，还需要进一步明确缺陷的位置、尺寸、等级和处理方式。结合2D、2.5D、3D视觉与AI技术，可以进一步提升复杂外观缺陷的自动识别能力，为新能源电芯质量管理提供更加稳定的技术支撑。
